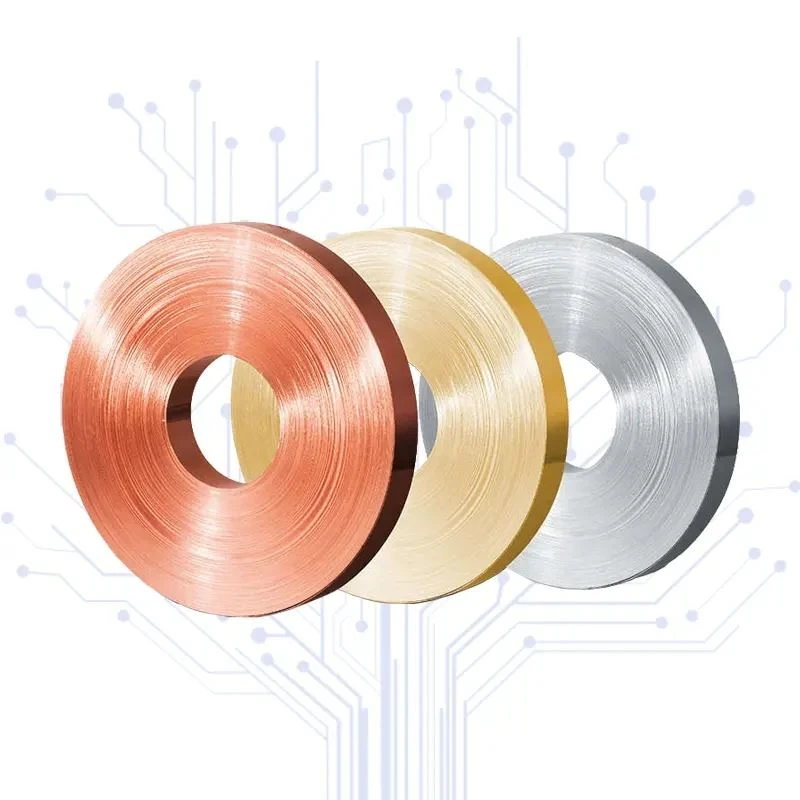

リードフレーム用銅条

リードフレームの材質は常に銅、鉄、リンの合金、または銅、ニッケル、シリコンの合金で作られており、合金番号はC192(KFC)、C194、C7025が一般的です。これらの合金は高い強度と性能を持っています。

Share to

お問い合わせを送る

Civen Metal Materials (Shanghai) Co., Ltd. は、中国のリードフレーム用銅ストリップの大手メーカーおよびサプライヤーの 1 つです。ここで私たちの工場から中国製のリードフレーム用の耐久性のあるバルク銅ストリップを購入することを歓迎します。協力に関するご質問がございましたら、お気軽にメールでお問い合わせください。

製品紹介

リードフレームの材料は常に銅、鉄、リンの合金、または銅、ニッケル、シリコンの合金で作られており、共通の合金番号はC192(KFC)、C194、C7025です。これらの合金は高い強度と性能を持っています。C194とKFCは銅、鉄、リンの合金の代表であり、最も一般的な合金材料です。

C7025は銅とリン、シリコンの合金です。熱伝導率が高く柔軟性に優れているため、熱処理が不要でプレス加工も容易です。高強度、優れた熱伝導特性を備えており、リードフレーム、特に高密度集積回路の組み立てに非常に適しています。

主な技術パラメータ

化学組成

名前	合金番号	化学成分(%)
名前	合金番号	鉄	P	ニ	シ	マグネシウム	銅
銅{0}}鉄-リン合金	QFe0.1/C192/KFC	0.05-0.15	0.015-0.04	---	---	---	レム
銅{0}}鉄-リン合金	QFe2.5/C194	2.1-2.6	0.015-0.15	---	---	---	レム
銅-ニッケル-シリコン合金	C7025	-----	-----	2.2-4.2	0.25-1.2	0.05-0.3	レム

技術的パラメータ

合金番号	気性	機械的性質
合金番号	気性	抗張力 MPa	伸長 δ 以上 (%)	硬度 HV	電気伝導率％IACS	熱伝導率 W/(m.K)
C192/KFC/C19210	O	260-340	30以上	＜100	85	365
	1/2H	290-440	15 以上	100-140
	H	340-540	4 以上	110-170
C194/C19410	1/2H	360-430	5 以上	110-140	60	260
	H	420-490	2 以上	120-150
	えー	460-590	----	140-170
	SH	550以上	----	160以上
C7025	TM02	640-750	10以上	180-240	45	180
	TM03	680-780	5 以上	200-250
	TM04	770-840	1 以上	230-275
